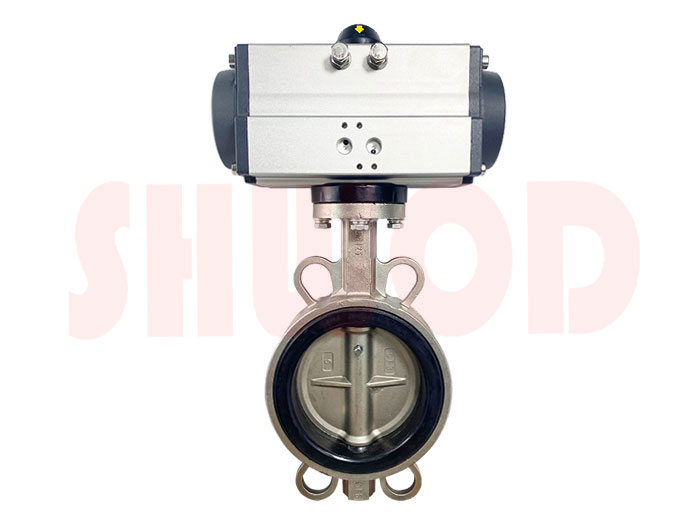

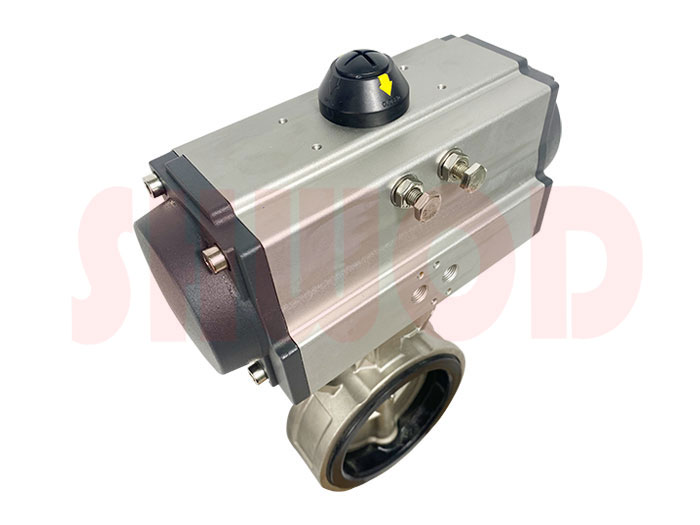

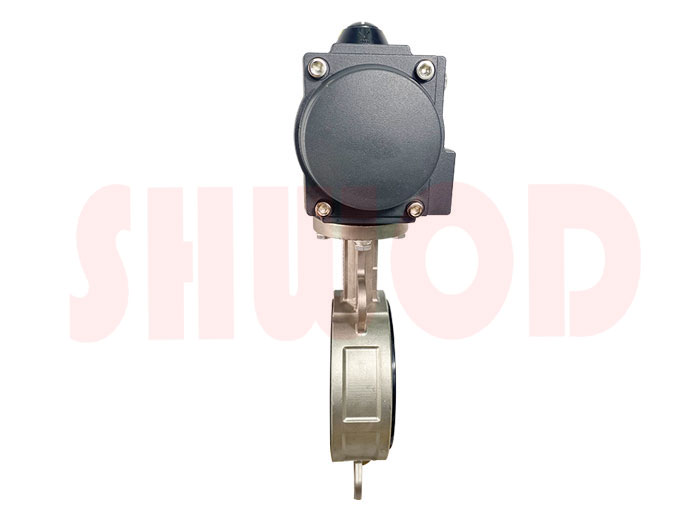

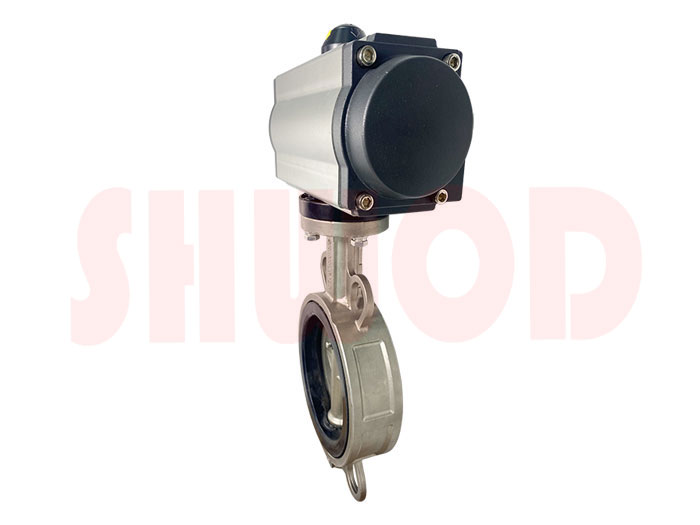

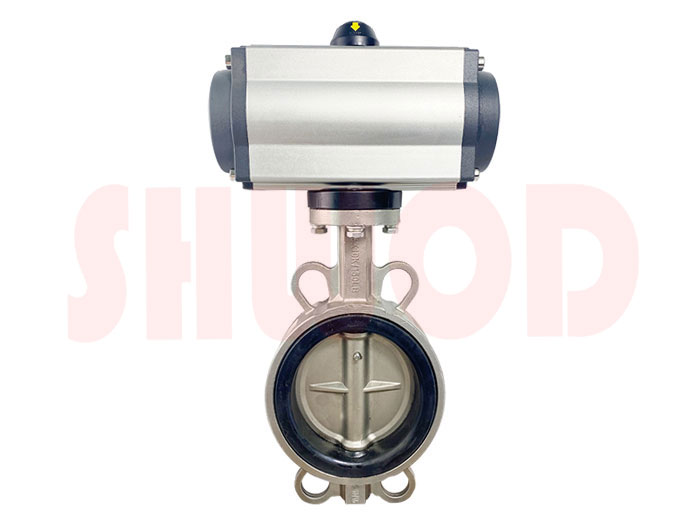

氣動中線蝶閥
來源：上海草莓操逼视频閥門科技有限公司 作者：草莓视频下载APP蝶閥球閥執行器廠家 點擊量：1301
品牌：上海草莓操逼视频
驅動能源: 氣動執行器
型號: D671X，D641X，D671F46，D641F46
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 氣動執行器
型號: D671X，D641X，D671F46，D641F46
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】
氣動中線蝶閥就是指蝶閥蝶板的回轉中心(即閥門軸中心)與閥體的中心形成一條直線，采用直連方式與氣動執行器進行連接，根據連接方式的不同可分為氣動對夾中線蝶閥和氣動法蘭中線蝶閥，碟板具有自動對中功能（上下、左右），其密封形式一般多製成密封結構，常見的密封材料為橡膠、聚四氟乙烯等。
【性能特點】
氣動中線蝶閥蝶板上下兩端的接觸麵比較寬，開關時摩擦力大，扭矩開關也比較大，無論該氣動閥門是否處於打開狀態或關閉狀態，蝶板與閥芯密封麵與閥座的下端都處於密封壓縮態，顧有極好的密封性能。
【技術參數】
【應用情況】
【技術參數】
| 公稱通徑 | DN50~1200(mm) | ||||
| 公稱壓力 | PN0.6、1.0、1.6、2.5MPa | ||||
| 連接形式 | 對夾式、法蘭連接 | ||||
| 結構形式 | 中線型結構 | ||||
| 流量特性 | 近似快開型 | ||||
| 動作範圍 | 0~90° | ||||
| 泄漏量 | 按GB/T4213-92，為Kv值的10-4，軟密封:零泄漏 | ||||
| 基本誤差 | 帶定位器:小於全行程的±2%% | ||||
| 回差 | 帶定位器:小於全行程的±2%% | ||||
| 配置執行機構 | GT、AT、AW係列單雙作用氣動執行器 | ||||
| 控製方式 | 開關型(開關兩位控製)、調節型(4~20mA控製) | ||||
【應用情況】
氣動中線蝶閥由於結構簡單，無定向密封限製，中心對稱(I型)雙向密封效果一樣，並且流阻較小，開關力矩也小，承壓能力被定位為中低壓，因此在1.6MPa以下的工況中被廣泛應用。安裝時一般沒有方向的要求，可現場維修拆卸，並且不用全部拆開閥門就可更換密封圈。
