液動執行器（帶手動）
來源：上海草莓操逼视频自動化儀表有限公司 作者：草莓视频下载APP蝶閥球閥執行器廠家 點擊量：1961
品牌：上海草莓操逼视频
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】
FDQ係列液動執行器為90度角行程類型，雙作用油缸齒條推動齒輪擺動。FDQ係列液動執行器由手動驅動裝置，液動執行器，閥門限位器組成。

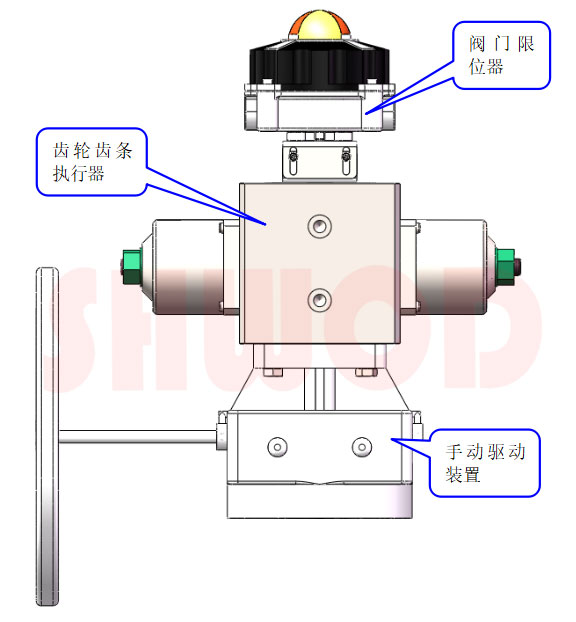

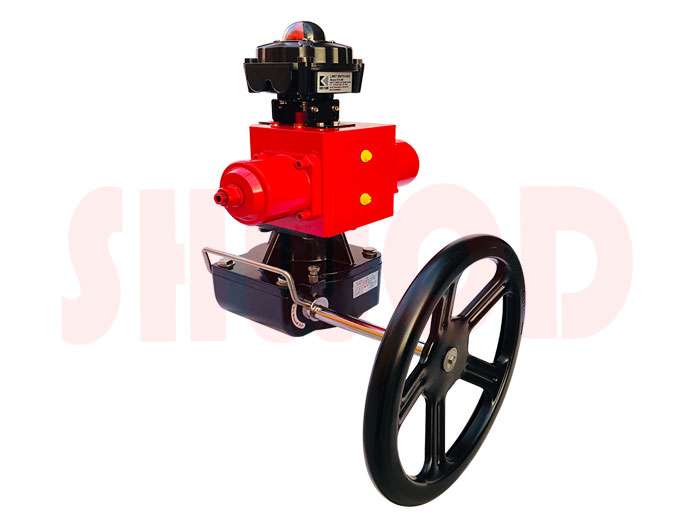

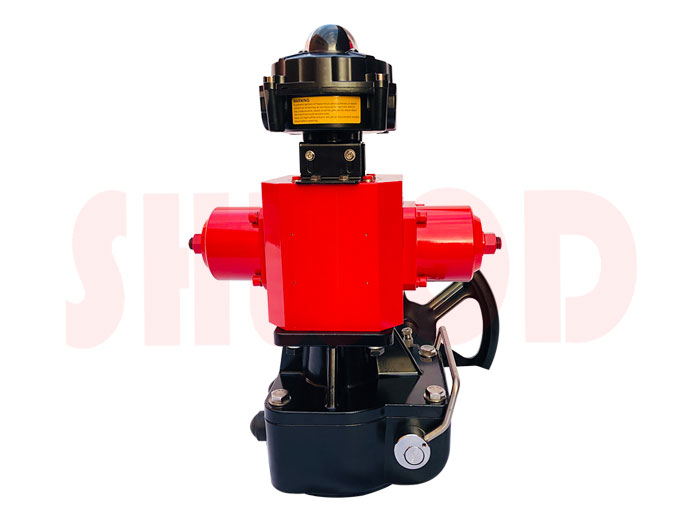

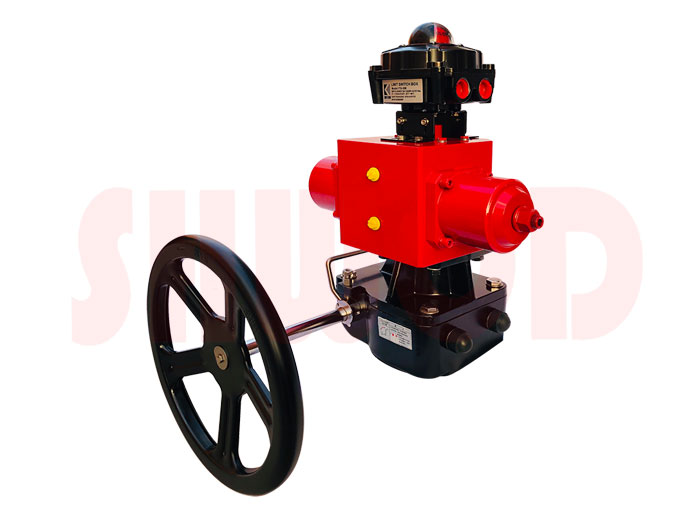

圖1 FDQ係列液動執行器
表1 FDQ液動執行器參數表
表1 FDQ液動執行器參數表
| 型號 | FDQ63-1000NM | |
| 1 | 產品類型 | 液動執行器 |
| 2 | 上限扭矩 | 1250 N.M（@13.5MPa） |
| 3 | 行程角度 | 0~90° |
| 4 | 活塞直徑 | 63mm |
| 5 | 活塞行程 | 47.1 mm |
| 6 | 工作腔容積 | 147ml |
| 7 | 輸出信號類型 | 閥門全開全關指示，無源幹接點，3A，2路SPDT微動開關；4-20mA信號反饋 |
| 8 | 電氣接口 | 2個3/4”NPTF |
| 9 | 限位開關防爆等級 | Ex(ia)ⅡCT4 |
| 10 | 限位防護等級 | IP67 |
| 11 | 手動裝置 | 帶機械手動裝置 |
【安裝使用】

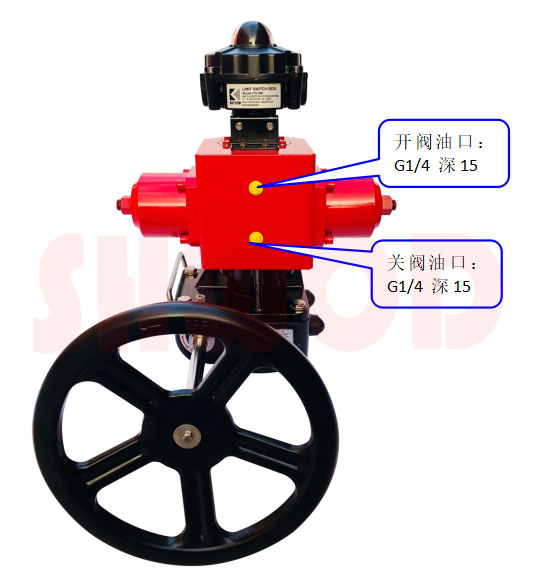

圖2 液動執行器液壓接口圖
開閥時，壓力油通過上側的油口，進入齒輪齒條執行器的左側，推動齒條活塞向右側移動，帶動齒輪做逆時針旋轉（從頂部看），閥門打開；
關閥時，壓力油通過下側的油口，進入齒輪齒條執行器的右側，推動齒條活塞向左移動，帶動齒輪座順時針旋轉（從頂部看），閥門關閉。
【手動裝置】

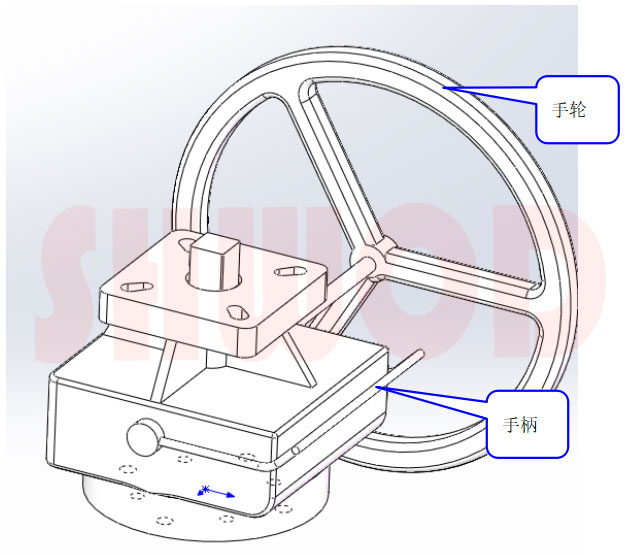

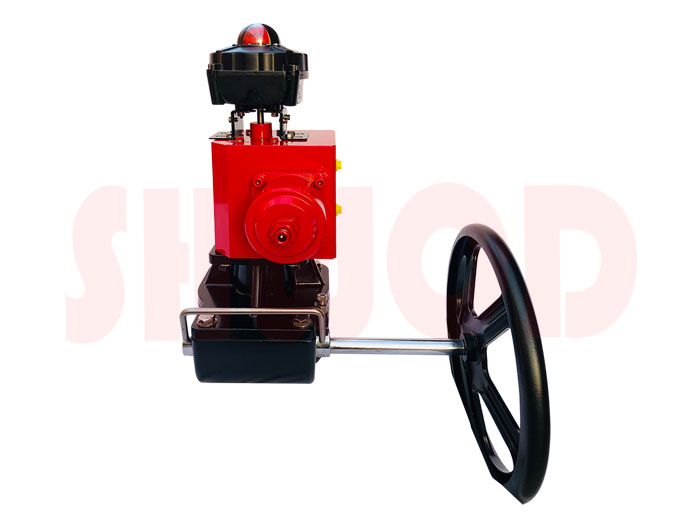

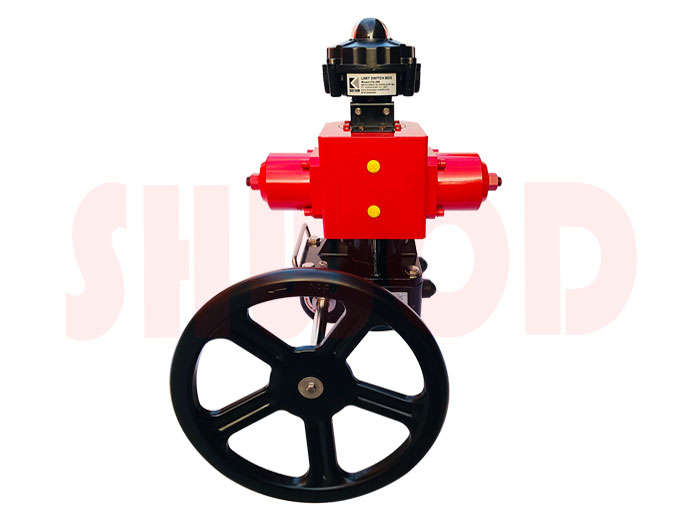

圖3 液動執行器手動裝置圖
本執行器附帶手動裝置，使用時，向上拉起手柄，轉動手輪，即可實現開閥和關閥。
【閥門限位器】

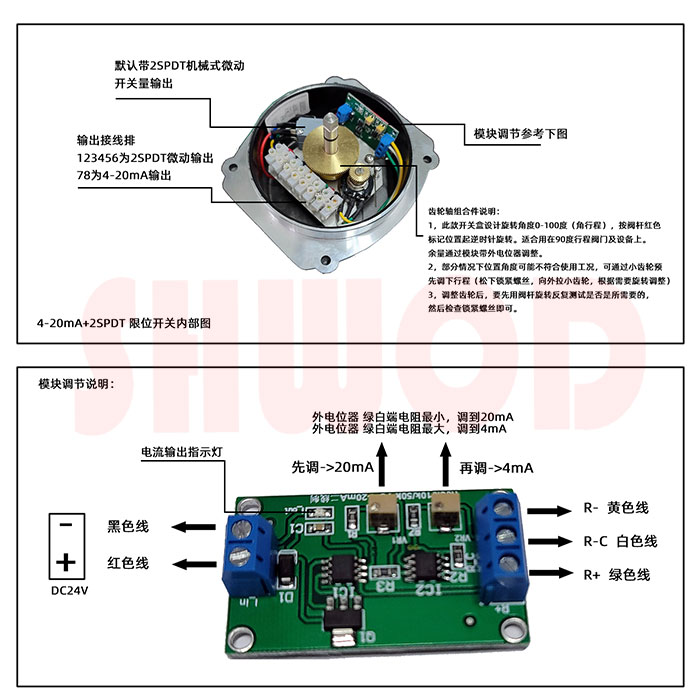

閥門限位器反饋杆和執行器齒輪實現同軸連接，反饋杆上帶有齒輪，齒輪帶動電位器（可變電阻），然後模塊根據電阻阻值變化來轉成可變電流輸出（模塊采用二線製4-20mA），默認帶2組SPDT單刀雙擲機械式微動開關，默認位置90度方向，可調，為開關型信號反饋。
調節說明如下：
【常見故障及排除】
| 序號 | 故障現象 | 可能故障原因 | 排除方法 |
| 1 | 執行器不能動作 | 檢查開閥油口和關閥油口是否連接錯誤 | 按照說明書正確的方法進行連接 |
| 2 | 反饋信號不正確 | 閥門限位器內部信號調節異常 | 按照限位器的信號調節說明，重新設定閥門的開位和關位 |
